التركيب: ما يفصل بين الشريحتين

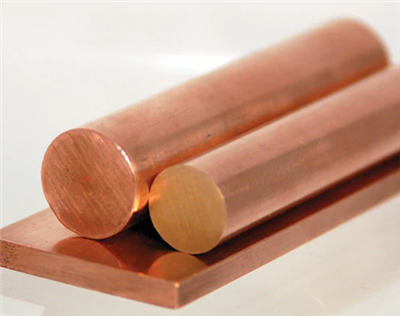

يتم لف شريط النحاس، الذي يُطلق عليه أحيانًا شريط النحاس التحليلي، من النحاس النقي بنقاء أعلى بشكل عام من 99.9٪، وهو ما يتوافق مع درجات مثل T2 في GB/T 5231 أو C11000 في UNS. السمة المميزة لها هي التوصيل الكهربائي والحراري العالي الذي يأتي من هذا النقاء. كيميائيًا، المعدن مستقر، ولا يتأكسد إلا تدريجيًا ليتحول إلى صدأ أخضر في البيئات الرطبة ويبقى دون تغيير.
الشريط النحاسي عبارة عن سبيكة من النحاس-والزنك. تعتمد الخصائص على محتوى الزنك، وفي القطاع التجاري يتراوح محتوى النحاس عمومًا بين 55% و70% والزنك بين 30% و45%. بالمقارنة مع الشريط النحاسي، يتمتع الشريط النحاسي بخصائص عمل ميكانيكية أفضل ومقاومة للتآكل ولكنه أقل جودة بشكل واضح في التوصيل الكهربائي والحراري. تشمل الدرجات النموذجية سبائك النحاس بنسبة 62% و65% H62 وH65 في النظام الصيني، أي ما يعادل C26000 وC26800 في UNS.
المعايير تتبع نفس الانقسام. يتم إنتاج شريط النحاس للأغراض العامة وفقًا لمعايير ASTM B152/B152M في النظام الأمريكي وإلى EN 1652 في النظام الأوروبي، بينما يتم إنتاج شريط النحاس وفقًا لمعايير ASTM B36/B36M ودرجات EN المقابلة. يغطي GB/T 2059 قطاع النحاس وسبائك النحاس للسوق الصينية، لذلك يمكن طلب كلتا العائلتين بموجب معيار شريط وطني واحد عند اللزوم.
مقارنة الممتلكات
| ملكية | قطاع النحاس | شريط نحاسي |
|---|---|---|
| النقاء / المكونات الرئيسية | أكثر من 99.9% نحاس | 55 - 70 % نحاس، 30 - 45 % زنك |
| الموصلية الكهربائية | حوالي 100% IACS | حوالي 27 - 28 % IACS لـ 30 - 40 % درجات الزنك |
| الموصلية الحرارية | عالية جدا | أقل بشكل ملحوظ |
| القوة والصلابة | معتدلة، وتزداد بالدرفلة على البارد | أعلى لنفس المزاج، مع مقاومة أفضل للتآكل |
| التصنيع والتشكيل | ليونة ممتازة، لينة وسهلة التشكيل | سلوك تشغيل أفضل وقابلية تشكيل جيدة في الأجواء الناعمة |
| سلوك التآكل | مستقر، ويشوه الزنجار في الهواء الرطب | مقاومة جيدة للتآكل بشكل عام مع لون أصفر زخرفي |
يتم توفير كلتا المادتين بمواد ناعمة ونصف صلبة وصلبة وزنبركية مع نطاقات القوة والاستطالة المقابلة، ويتم إنتاج كلتا المادتين بسُمك يبدأ من حوالي 0.05 مم لأعلى مع ضبط عرض الشق على أدوات العميل.
تطبيقات قطاع النحاس
توصيل مكونات الأسلاك والمحركات والمحولات والمولدات.
لوحات الدوائر ووصلات بسبار وجهات اتصال الأجهزة الإلكترونية.
المبادلات الحرارية والمشعات حيث تعمل التوصيل الحراري على تحسين كفاءة التبريد.
القطع الفنية الزخرفية والزخارف المعمارية والأسقف والتفاصيل اللامعة.
مكونات التأريض والتدريع التي تحتاج إلى الموصلية ومقاومة التآكل معًا.
تطبيقات قطاع النحاس
المكونات الميكانيكية الدقيقة مثل التروس والمحامل والصمامات.
تجهيزات الأبواب والنوافذ، والشرائط الزخرفية، والسور، والأجهزة المعمارية.
الموصلات الكهربائية والمحطات الطرفية وأجزاء المفاتيح حيث تكون القوة والتوصيل المعتدل كافية.
الآلات الموسيقية والأجهزة حيث النغمة والمظهر مهمان.
بناء السفن والسيارات وأجزاء التصنيع العامة المكونة من الملف.
عادة ما يتبع الاختيار وظيفة الجزء. حيث يجب أن يحمل الشريط التيار أو ينقل الحرارة، يتم استخدام الشريط النحاسي. عندما يجب أن يقاوم الجزء التآكل، أو يمسك بخيط، أو يأخذ لمسة نهائية زخرفية لامعة أو يتم إنتاجه بسرعة عالية على مكبس أو آلة أوتوماتيكية، فإن الشريط النحاسي هو الخيار الأفضل، وعادة ما تكون موصليته كافية للمستويات الحالية المعنية. الحل الوسط الهندسي الشائع هو استخدام شريط نحاسي للجسم الهيكلي للمكون وشريط نحاسي أو جديلة نحاسية للمسار الحالي.
يتم توفير الشريط مشقوقًا حسب العرض، في شكل ملف أو في أطوال مقطوعة، مع حواف منزوعة الأزيز وأسطح محمية ضد الأكسدة، وبتركيب كيميائي وخصائص ميكانيكية معتمدة لكل دفعة. يتم التحكم في حالة الحافة والحدبة وتحمل السُمك والانتهاء من السطح لأنها تحدد كيفية تشغيل الشريط من خلال أدوات الختم والتشكيل عالية السرعة.
الأسئلة المتداولة
س: ما هو الفرق الرئيسي بين شريط النحاس وشريط النحاس؟
ج: يتكون الشريط النحاسي من أكثر من 99.9% من النحاس النقي ويتم اختياره للتوصيل، في حين أن الشريط النحاسي عبارة عن سبيكة من النحاس -الزنك مع 30 - 45 % زنك ويتم اختياره من أجل القوة ومقاومة التآكل وقابلية التشغيل الآلي.
س: ما مدى انخفاض موصلية الشريط النحاسي؟
ج: شريط النحاس الذي يحتوي على 30 - 40 % من الزنك يوصل حوالي 27 - 28 % IACS، مقارنة بحوالي 100% IACS لشريط النحاس عالي النقاء. ولهذا السبب يتم استخدام النحاس في الأجزاء الهيكلية والزخرفية بدلاً من استخدام الموصلات الحاملة للتيار.
س: ما هي المعايير التي تنطبق على كل نوع شريط؟
ج: يتم إنتاج شريط النحاس وفقًا لمعايير ASTM B152/B152M وEN 1652، وشريط النحاس وفقًا لمعايير ASTM B36/B36M، ويغطي GB/T 2059 شريط النحاس وسبائك النحاس في النظام الصيني.
س: هل يمكن استبدال الشريط النحاسي بشريط النحاس لتوفير التكلفة؟
ج: فقط عندما يسمح الواجب الكهربائي أو الحراري بذلك. يعمل الشريط النحاسي بشكل جيد مع الأطراف والأجزاء الزخرفية، ولكن أي مكون تعتمد وظيفته على الموصلية العالية أو نقل الحرارة يجب أن يظل مع الشريط النحاسي.
س: ما هي المزاجات المتاحة؟
ج: يتم توفير كلا المادتين بمواد ناعمة، ونصف صلبة، وصلبة، ونابضية، مع نطاقات قوة واستطالة تتبع الحالة وسمك التسليم.
س: ما الذي يتم التحكم فيه في أمر الشريط؟
ج: التركيب الكيميائي، الخواص الميكانيكية للدرجة المطلوبة، السماكة والعرض المسموح به، حالة الحافة، الحدبة، أبعاد الملف وتشطيب السطح، مع شهادة لكل دفعة.
